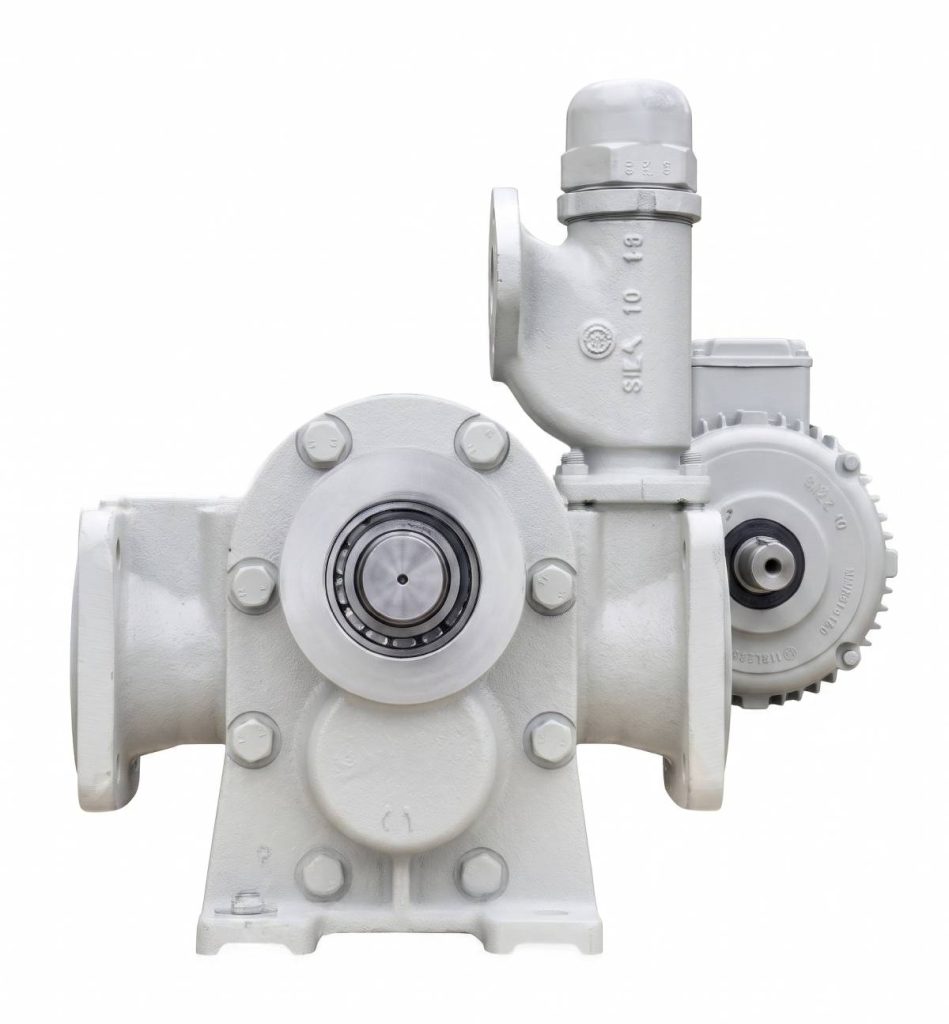

Innengelagerte Zahnradpumpen für konstante und materialschonende Medienförderung
Innengelagerte Zahnradpumpen eignen sich ideal für die effiziente Förderung von dünnflüssigen bis hochviskosen Medien in anspruchsvollen industriellen Anwendungen. Sie sind für den horizontalen Einbau ausgelegt und überzeugen durch ein materialschonendes Verdrängerprinzip sowie eine kompakte Bauweise.
Funktionsweise der innengelagerten Zahnradpumpe
Das Prinzip basiert auf einem rotierenden Verdränger-System:
- Ein außenverzahntes inneres Zahnrad (Ritzel) greift in ein innenverzahntes größeres Zahnrad (Hohlrad).
- Bei der Drehbewegung öffnet sich der Zahnzwischenraum auf der Saugseite, wodurch ein Unterdruck entsteht, der das Medium materialschonend einsaugt.
- Das Medium wird in den Kammern zwischen den Zahnrädern und einer sichelförmigen Dichtung (Dichtungssichel) zuverlässig von der Saug- zur Druckseite transportiert.
- Auf der Druckseite greifen die Zähne wieder ineinander und pressen das Medium kontinuierlich in die Rohrleitung.
|
Merkmal
|
Technische Daten
|
|---|---|
|
Förderstrom
|
Standardmäßig ab 0,063 m³/h bis zu 63 m³/h in standardisierten Abstufungen auch als Zweiströmige Ausführung verfügbar
|
|
Maximaler Druck
|
0,063 - 2,5m³/h mit bis zu 16 bar 4,0-63m³/h mit bis zu 10 bar mit und ohne Überstömventil verfügbar
|
|
Viskositätsbereich
|
Hervorragend geeignet für niedrig- bis hochviskose Flüssigkeiten
|
|
Installation
|
Horizontale und vertikale Aufstellung möglich
|
|
Vorteil
|
Pulsationsarme und geräuscharme Förderung zw. 67 bis 85 dB je nach Baugröße Verschleißarm Notlaufeigenschaften bei Trockenlauf
|
Einsatzbereiche der Pumpe
Dank ihrer Vielseitigkeit decken innengelagerte Zahnradpumpen ein breites Spektrum im Maschinen- und Anlagenbau ab:
- Chemische Industrie & Lackverarbeitung: Förderung von Lösungsmitteln, Farben, Lacken, Klebstoffen und Chemikalien
- Schiffbau & Energie: Transport von Kraftstoffen und schweren Ölen
- Nahrungsmittel- & Bauindustrie: Zuverlässige Dosierung von zähen Medien wie Bitumen oder flüssigen Rohstoffen
- Allgemeine Industrieanwendungen: Prozesse, die eine konstante, schonende und pulsationsarme Förderung erfordern.
- Allgemeiner Maschinenbau: Förderung von Schmierölen und Kühlschmierstoffen
Jetzt anfragen
Sie möchten prüfen, ob eine innengelagerte Zahnradpumpe für Ihre spezifische Anwendung geeignet ist? Wir von HyPneu beraten Sie gerne bei der Auswahl und Auslegung der passenden Pumpe für Ihr System.
